Comentarios
También entiendo que al final el programa solo percibe el porcentaje de fachada sombreada, es decir los m2 de la fachada que perciben sombra, independientemente de en que parte reciba esa sombra respecto a una misma fachada. Por lo tanto supongo que se puede calcular colocando el voladizo en el centro de la misma y ya esta. Al final el porcentaje de sombra que arroja el voladizo sobre la fachada es el mismo este en el centro derecha o izquierda, y las emisiones serían las mismas. Desmienteme si me equivoco en esta hipótesis.

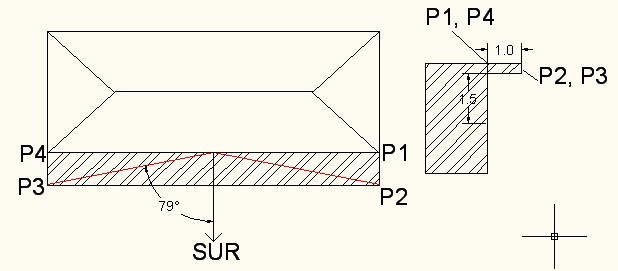

Hola, gracias por contestar.Aun así me surge dudas y no me sale bien. Me explico.Fachada de 8.20 metros y voladizo de 3.5 m de long y 0.60 m de profundidad, desplazado hacia la derecha desde el centro de la fachada 0.60 m, quedando en el extremo derecho visto desde el frente. Lo que quiere decir que el centro de mi fachada queda a la izquierda del voladizo, incluso en planta queda fuera del alcance de este. La altura desde el centro medio de fachada a la cara inferior del voladizo es de 1.28 m. La fachada esta desplazada sobre el SUR 15º hacia el oeste.Según la numeración de tus vértices, en el ejemplo,(P1,2,3,4), no tengo ningún problema para establecer los puntos P2 y P3 que son los vértices salientes del voladizo, el problema surge con los dos restantes que se encuentran en la propia fachada. (P1 y P4). El angulo vertical seria para los dos 90º . Pero el angulo horizontal, al quedar los dos puntos desplazados hacia la derecha del sur es el mismo para los dos 75º y no pueden serlo, y aunque gire hacia el contrario para poner 105º al P4 no sale bien. Todo el problema me surge porque en todos los casos que he visto, el sur siempre esta colocado dentro del plano ocupado en planta por el voladizo, y claro el P siempre cae a derechas y el P2 a izquierdas. Pero esto solo ocurre cuando el voladizo ocupa toda la fachada.Espero haberlo explicado bien y me puedas sugerir algo, gracias
Hola, tengo una duda a ver si me la podéis resolver, me gustaría saber como se calcula una sombre producida por un voladizo sobre una fachada, cuando el voladizo no ocupa la totalidad de la misma. Por que todos los casos que he visto sobre cálculo de sombras de balcones o voladizos son sobre toda la longitud de la fachada.Entiendo que situamos el punto medio de la fachada, y a altura media como siempre, y desde ese punto medio medimos distancias a los vértices del voladizo, (1,2,3,4), este donde este situado a lo largo de la fachada. y sacamos igualmente los ángulos horizontales y verticales respecto al sur de la fachada situado igualmente en el centro de la fachada.Lo pregunto porque como he dicho anteriormente todas las explicaciones y simulaciones que he visto en internet foros etc, explican los casos cuando el voladizo o balcón ocupa la totalidad de la longitud de la fachada y así lo tengo muy claro.
