En nuestras certificaciones energéticas es usual encontrarnos principalmente en viviendas reformadas huecos compuestos por dos ventanas, la ventana de antes (la original) y la ventana buena (la que se puso en la reforma).
Este tipo de soluciones desde un punto de vista energético es muy bueno ya que repercute y mucho en los aspectos energéticos del hueco ya que afectan tanto a la transmitancia térmica del vidrio (U W/m2k), al factor solar del vidrio (g) y a la transmitancia térmica del marco.
La forma de introducir la repercusión de estas ventanas depende de la herramienta que estemos utilizando. Primeramente trataremos cómo se introduce en CE3X ya que es muchísimo más sencillo que introducirla en CE3, esta última la trataremos en segundo lugar:
Dobles ventanas para CE3X.

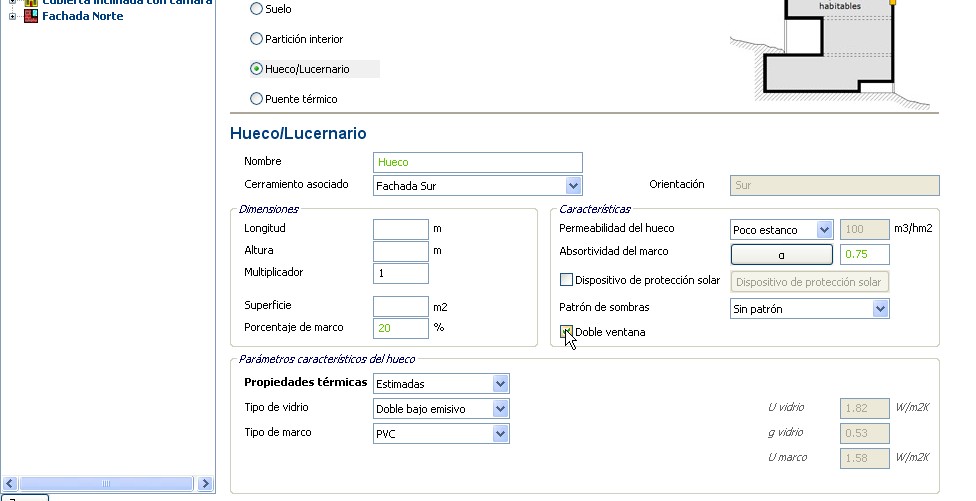

Nos vamos a la pestaña “Envolvente térmica”, seleccionamos la opción de introducción de “Hueco/Lucernario” , introducimos los datos y propiedades de la mejor ventana de las dos (la nueva) y en la zona de parámetros «Características» hay una opción para seleccionar que es «doble ventana».
Par ver como repercute en la U del vidrio y del marco y en la g del vidrio podemos seleccionar la introducción de propiedades térmicas “Estimadas”, de esta forma aparecen en la parte inferior derecha los valores de U y g que finalmente contempla el programa. Podemos comprobar cómo al seleccionar la doble ventana, estos parámetros bajan.
No bajan en un porcentaje constante, como es lógico, sino en función del tipo de vidrio y marco introducido. En INESEM hemos realizado un estudio de estimación y hemos comprobado que en valores del lado de la seguridad baja como se indica:
- Para el caso de que la ventana nueva sea de cristal simple; la U del vidrio se reduce en torno al 45%, la g se reduce un 15% y la U del marco un 45%.
- Para el caso de que la ventana nueva sea de cristal doble; la U del vidrio se reduce de media en torno al 30%, la g se reduce un 15% y la U del marco un 30%.
Estos valores se pueden utilizar para definir esta casuística arquitectónica en CE3, tal y como vamos a ver a continuación.
Dobles ventanas para CE3.
En CE3 no es tan sencillo, este tipo de elementos se introducen variando los valores del corrector de la transmitancia y del factor de sombra que vienen por defecto con valor 1 (100%). Existen dos normas para definir estos correctores:
- El corrector del factor solar se puede ajustar utilizando la norma UNE 13363-1, indica el factor solar del conjunto de la protección solar que hay que aplicar.
- El corrector de transmitancia térmica se puede ajustar utilizando la norma UNE 10077-1 y se puede consultar la tabla norma CEN prEN ISO 10077-1* en la que se determina el corrector de transmitancia térmica en función del tipo de protección solar y tipo de vidrio.
Una forma más sencilla es utilizando la herramienta CE3X y cogiendo los valores de transmitancia y factor solar que nos calcula el programa o directamente aplicar los porcentajes que hemos comentado anteriormente para el caso del CE3X.

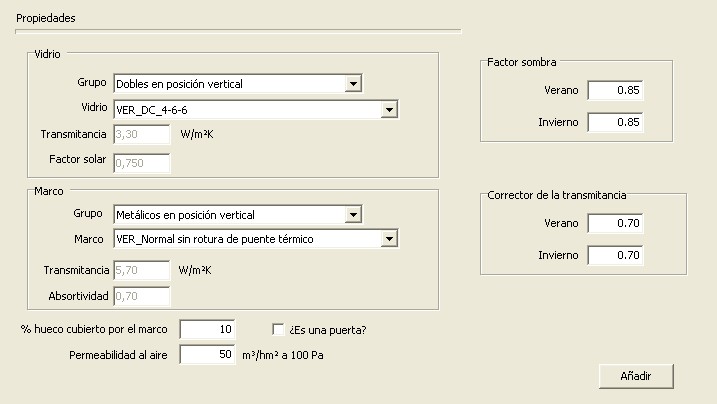

Si nos vamos a definición por usuario de huecos vemos la pantalla que se muestra a continuación:
Aquí como vemos hemos introducido un 30% de reducción para el corrector de la transmitancia (30%-100=70%–>0.7 en tanto por 1) y 15% de reducción en la transmitancia del vidrio.
De una forma u otra creo que hemos dado bastante información para que el técnico certificado introduzca adecuadamente estos elementos, los cuales como hemos dicho al principio no pueden ni deben desestimarse.
