Manual y uso del contador inteligente eléctrico. Electrodoméstico e instrumento

El contador inteligente digital cuya implantación están llevando a cabo las compañías eléctricas progresivamente en todas las viviendas, puede constituir no solo un electrodoméstico más para el consumidor, sino también una herramienta muy útil para la realización de auditorías energéticas para el técnico.

El contador inteligente puede ser manipulado por el usuario

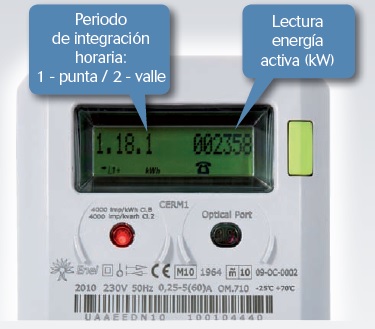

De la normativa del Reglamento unificado de puntos de medida del sistema eléctrico, que  regula la ubicación y los sistemas de instalación de los contadores, se deriva que los usuarios pueden tener acceso tanto visual como físico a sus contadores. Por ello el usuario puede acceder al menú del contador, respetando claro está en todo momento el precinto del contador. De esto se derivan dos aspectos: por un lado que si el contador está situado en la zona comunitaria del edificio, cualquier usuario de la comunidad puede y debe tener acceso, y por otro lado que el botón (amarillo en la imagen superior) que suelen tener los contadores, cuya forma de uso veremos posteriormente, está para utilizarlo si se quiere o necesita.

Uso del contador inteligente como contabilizadores de energía

Desde la perspectiva del usuario, el contador inteligente puede ser usado como contabilizadores de energía, el coste de estos equipos es a partir de 50€ para los más económicos, pero pueden superar perfectamente los 200€ en gamas con más funcionalidades. En el caso del contador inteligente, el usuario lo que paga es un alquiler, pero ojo es más rentable pagar el alquiler del equipo que adquirirlo en propiedad.

Existen muchos tipos de contabilizadores de energía que se están utilizando y proponiendo como medida de ahorro energético estrella. Estos equipos ahorran energía de forma indirecta ya que lo único que hacen es informar y dar conciencia al usuario de sus parámetros de consumo y de su perfil de consumo en todo momento.

Cualquier sistema de control de una variable (como puede ser la energía kWh) requiere indiscutiblemente del conocimiento de esa variable a controlar. A continuación  se enumeran algunas de las funcionalidades que se pueden sacar tanto en un contabilizador de energía como al contador digital de la compañía.

• Medir parámetros instantáneos como el consumo eléctrico (kWh), potencia eléctrica activa (kW), potencia eléctrica reactiva (kvar), coseno de fi o factor de potencia entre otros.
• Si sabes lo que consumes puedes controlar el gasto modificando los hábitos de consumo e implementando medidas de ahorro.
• Comprobar la reducción del consumo de las medidas de ahorro que estás aplicando.
• Revisar el consumo fantasma que tienes: simplemente hay que desconectar todos los equipos e iluminación, dejarlos en modo espera y ver que consumo tienes.
• Comprobar si tienes fugas de corriente por enganche y/o robo de electricidad: simplemente si desconectas todos los equipos de tu vivienda (incluso los fantasma como los equipos de aire acondicionado) el consumo del contador debe de ser cero.
• Evaluar el rendimiento de aparatos eléctricos: si eliminas todos los consumos y conectas el aparato que quieres estudiar podrás comprobar sus parámetros de consumo (energía y potencia demandada).

Uso como analizador de red en auditorías energéticas

El contador inteligente eléctrico es un instrumento de medida gratuito y continuamente conectado a la acometida del inmueble a auditar por lo que ¿porqué no hacer uso de el?.

En muchas ocasiones puede ocurrir que necesitas medir un cierto proceso o instalación al que confluyen alimentaciones desde varios circuitos eléctricos por lo que es complicado realizar la medición. En este caso se podría utilizar el contador inteligente, pero con los preparativos obvios como desconexión de circuitos y equipos que no se quieran medir así como medición previa de consumos fantasma para posteriormente poder restarlo de la medición realizada. Otra funcionalidad además de las anteriores es por ejemplo comprobar el consumo de energía reactiva de la instalación.

Funcionamiento del contador

Vamos a centrar el estudio en el contador digital que instala Endesa y que es el CERM1, aunque el funcionamiento y códigos que se van a explicar son similares para otras marcas ya que están bajo el estándar Códigos OBIS. En este link os dejo el manual de uso, aunque no estaría mal que lo suministrara la propia compañía a la que se lo alquilamos. A continuación explicamos los principales códigos Orbis y la forma de acceder a ellos.

Sin tocar nada en el display del contador aparece la información que se muestra a la izquierda. Si está activo el «Elemento de corte abierto» quiere decir que el ICP interno (control de potencia) que tiene el contador está activado. La forma de desenclavarlo es pulsando sobre el botón.

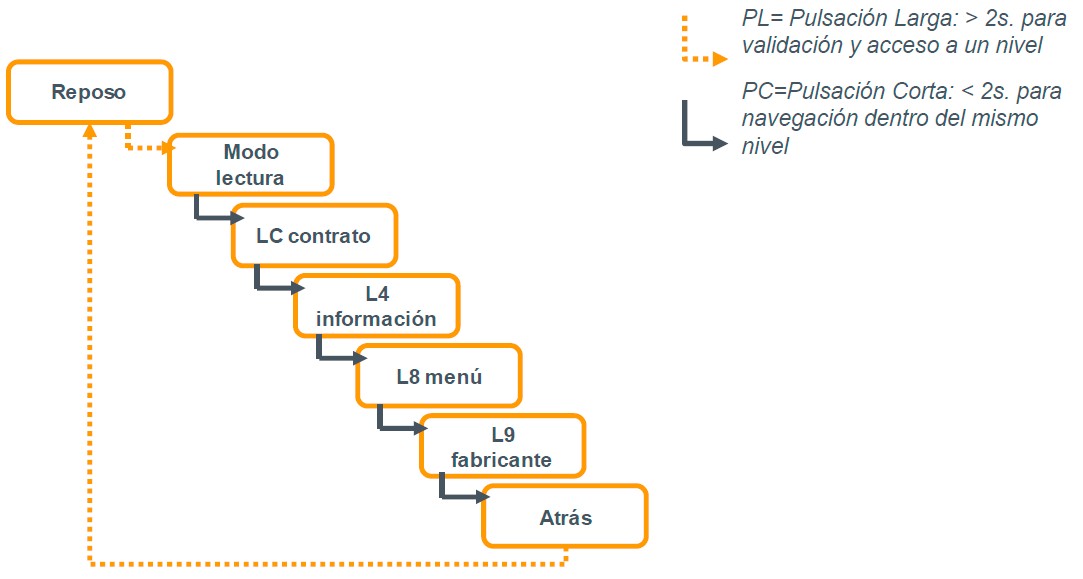

Tal y como podemos ver en el siguiente esquema si se mantiene pulsado el botón durante dos segundos, el display mostrará “Modo lectura” y entraremos en unos menús. La forma de moverse en los menús es con una pulsación corta saltamos entre opciones y con una larga (mas de dos segundos) seleccionamos una opción. Los menú L8 y L9 no son accesibles para el usuario.

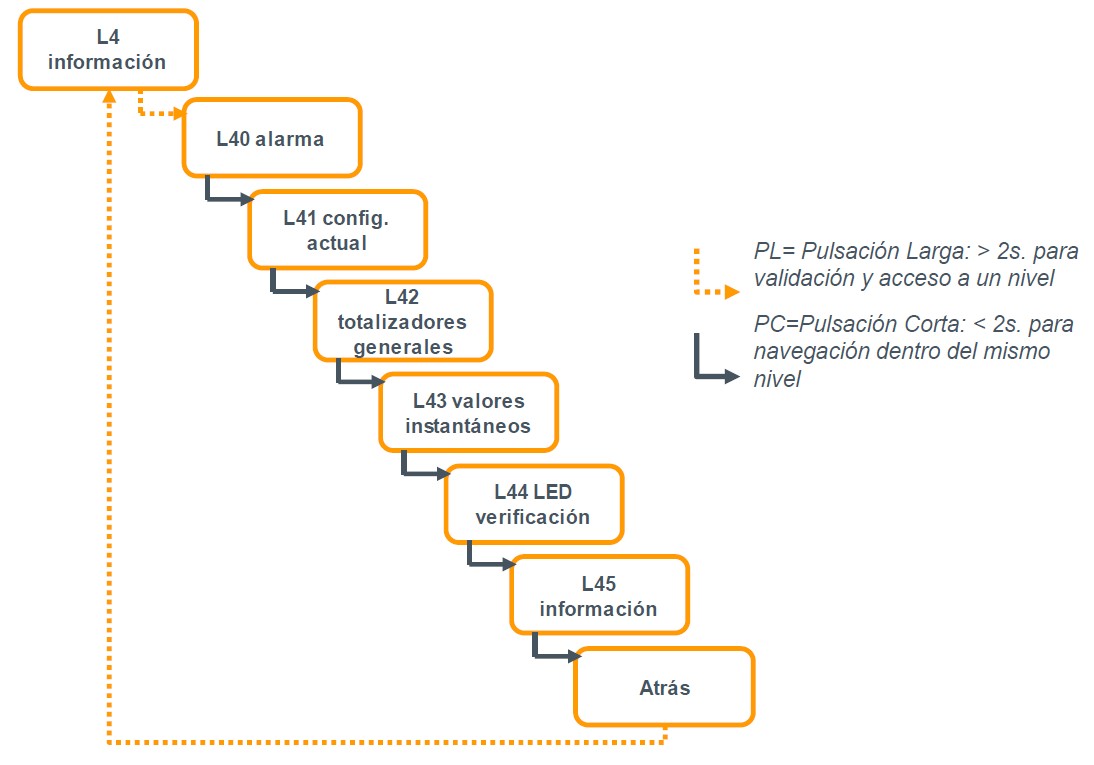

El submenú en el que aparecen casi todos los parámetros eléctricos que nos interesan es el L4-información, pulsando en este submenú tendríamos acceso al siguiente esquema:

Una vez que sabemos movernos por los menús veamos cada uno de los códigos OBIS que nos vamos a encontrar dentro de contrato 1:

Actual.

Las lecturas que se muestran a continuación se accede dentro de los submenus L10, L11, L12 Y L13:

• 1.18.1 (kwh) energía activa consumida.
• 1.58.1 (kvarh) energía reactiva consumida
• 1.12.1 exceso de potencia desde el último cierre de facturación.
• 1.16.1 Potencia máxima cuartohoraria consumida (kw): es la potencia máxima medida cada cuarto de hora en el último cierre de facturación.
• 1.28.1 (kwh) exportados : exportanda en caso de disponer de un generador por ejemplo fotovoltaico.
• 1.68.1 (kvarh) energía reactiva exportada.
• 1.22.1 (kwh) exceso de producción.
• 1.26.1 Potencia máxima cuartohoraria exportada (kw)

Cierre-N

• igual que el anterior pero para el periodo N
• 1.9.1.N Hora del cierre
• 1.9.2.N Día del cierre

Potencia

• 1.135.1 (kw) potencia contratada. Es la potencia que deber de aparecer tambien en la factura.

Información

• L10. indica alarmas
• L41 Config actual
  – 0.99.7.0 indica si está activado el ICP interno o no. Normalmente está activado, pero si no pues mejor.
  – 0.99.7.1 (ON/OFF) ídem
  – 0.99.7.2 (V) Tensión nominal de la instalación
  – 0.0.8.1+0.0.8.2 fecha del cambio de horario de primavera
  – 0.0.9.1+0.0.9.2 fecha del cambio de horario de otoño
• L43 Valores instantáneos. Son las medidas instantáneas que realiza en contador.
  – 0.327.0 Tensión (V)
  – 0.317.0 Intensidad (A)
  – 0.337.0 Cos fi de la fase.
  – 0.99.9 Misma lectura que 0.18.0 con dos decimales.
  – 0.17.0 Potencia instantánea activa (kW).
  – 0.37.0 Potencia instantánea reactiva (kvar).
  – 0.137.0 Factor de potencia.

Verificación

Información

En el siguiente link podéis acceder a información sobre estos y otros códigos que pueden aparecer en el contador en función de si es solo monofásico o también trifásico.
