¿Cómo debe ser un edificio sostenible LEED?

El edificio sostenible también conocido como ecoedificio o edificios bioclimáticos son edificios que van más allá del ahorro energético ya que tratan también aspectos sociales, medioambientales, uso de ecomateriales e integración paisajística y social en el propio entorno urbano donde se construyen.

Existen diferentes estándares para calificar al edificio sostenible en función de su grado de sostenibilidad; una de las más extendidas y conocidas es la certificación americana LEED, la cual cataloga a los edificios por su grado de sostenibilidad y para ello analiza desde la elección de la parcela hasta los últimos acabados finales pasando en las distintas fases de diseño y construcción por toda una serie de conceptos relacionados con la construcción concienciada con el medioambiente.

LEED tiene cuatro niveles de certificación en función del cumplimiento de 69 créditos:

• Sostenible, 26-32 créditos.
• Nivel plata, 33-38 créditos.
• Nivel oro, 39-51 créditos.
• Nivel platino, 52-69 créditos.

No es el objetivo de este artículo entrar a describir minuciosamente cada uno de estos créditos de sostenibilidad, sino de tratar las principales medidas a considerar así como su puesta en el diseño para conseguir que un edificio adquiera la propiedad de sostenible sin importar si queremos certificarlo como LEED u otros estándares (Qsostenible, Verde, Breeam, etc.).

Las medidas básicamente las podemos dividir en características de ecourbanismo, epidermis, climatización, iluminación, hidroeficiencia y materiales constructivos, tal y como veremos a continuación:

Ecourbanismo

Tal vez sea lo más complicado de conseguir o más bien tener potencial para cambiar ya que depende en la mayoría de los casos de planes de urbanización de los propios ayuntamientos, no obstante en la medida de lo posible se puede intentar llevar a cabo las siguientes medidas:

• En caso de que se pueda actuar en el diseño de la urbanización, la disposición de los edificios debe posibilitar la captación solar directa en periodos fríos y evitar su oscurecimiento por sombras arrojadas por otros contiguos. En este sentido, una solución puede estar en la altura de las edificaciones la cual se puede hacer que decrezca sutilmente hacia el sur y hacia los límites este y oeste de la urbanización.
• La orientación de los edificios es recomendable que sea doble ya que favorece las corrientes de aire y ventilación natural. Los edificios se pueden ubicar descentrados dentro de sus correspondientes parcelas con el objetivo de aprovechar de forma óptima las orientaciones oeste y sur.
• Uso de sistemas arbolados con hoja perenne para orientación al Norte y de hoja caduca para la Sur, de esta manera en verano refrescan los edificios y en invierno no provocan sombras.
• Uso de especies autóctonas y de bajo consumo de agua en las zonas ajardinadas
• Farolas de alumbrado con tecnología led que atenúan su flujo luminoso en función de la luminosidad y de las horas de la noche, evitando además la contaminación lumínica.
• Recogida selectiva de residuos a través de contenedores soterrados y móviles.
• Integración en el entorno y una adaptación a la climatología local.

Epidermis del edificio sostenible

En cuanto a la epidermis o cerramientos del edificio sostenible hay que realizar un estudio previo y proyectar distintas soluciones en función de su orientación.

• Diseño de edificaciones compactas, las cuales tienen mayor superficie útil con menor envolvente, esto repercute en la disminución de las pérdidas energéticas por las fachadas.
• Las secciones del edificio sostenible se pueden disponer de tal manera para que las plantas tengan poca profundidad entre las fachadas laterales, de esta manera se facilita la ventilación natural transversal lo que conlleva la minimización del uso de aire acondicionado convencional.
• Una distribución de las estancias de los edificios modular y diáfana hace que el edificio adquiera flexibilidad en nuevos usos ya que las estancias no tienen una función predeterminada. Esta medida es altamente sostenible ya que no se tiene que derribar un edificio en caso de que su uso se haya quedado obsoleto por cualquier motivo.
• Se puede aumentar el índice de reflectancia solar de las cubiertas  (SRI > 78).
• La impermeabilización se puede ejecutar con EPDM, en lugar de otros fibras sintéticas más contaminantes.
• Así mismo el aislamiento del edificio sostenible se puede realizar con vidrio celular en lugar de poliuretanos o poliestirenos.
• Si se usa acristalamiento en la fachada, este debe seleccionarse con valores de máxima eficiencia en cuanto a transmitancia térmica, factor solar y transmisividad luminosa. En el cristal del lado Sur se puede optar por una solución de doble piel que haga la función de un toldo de vidrio permanente.
• Optimización del diseño de los huecos en cuanto a tamaño y orientación, protección solar (toldos, mallorquinas, voladizos, etc), tipología del material del marco con buena transmisividad y permeabilidad y del vidrio con baja emisividad y doble acristalamiento.
• Los edificios deben tener colores claros que permitan reflejar la radiación solar en zonas calurosas y colores oscuros en zonas frías.
• Pueden incluir, en función de la zona climática, cubiertas de colores oscuros para conservar la temperatura del sol.
• Uso de amplios balcones y miradores que proporcionan una carga de calor extra cuando luce el sol, produciendo un efecto invernadero positivo.
• Las zonas ajardinadas tanto verticales como en cubiertas facilitan la refrigeración ambiental de las fachadas ya que controla y regula la humedad y temperatura perimetral (elementos de sombreado).
• La cubierta puede disponer de placas fotovoltaicas y térmicas las cuales además de generar electricidad, calefacción y ACS generarán superficies de sombra.

Climatización

Al igual que ocurre en las otras instalaciones, pero de forma más delicada es conveniente realizar una ingeniería de detalle del sistema de climatización, realizando un estudio de las alternativas más eficiente y que se adapten mejor a la zona climática.

• District heating y district cooling: calefacción y refrigeración central para varias comunidades de vecinos.
• Las calderas deben ser de alto rendimiento (baja temperatura o condensación) con combustible de gas natural o si es viable biomasa.
• Los grupos frigoríficos pueden utilizar refrigerante R-134ª con nivel sonoro bajo y alto rendimiento.
• Uso de sistemas de ventilación natural como por ejemplo la instalación en la fachada Sur de Muros Trombe que en invierno precaliente el aire que se introduce y en verano se deja abierto permitiendo evacuar el aire caliente de su interior y evitando así que estas solicitaciones térmicas se introduzcan en el interior del edificio.
• Uso de bombas de circulación y ventiladores con buen rendimiento energético y buenas características de presión estática y caudal.
• Uso de equipos terminales de calefacción y refrigeración que funcionen a baja temperatura y que hagan que los equipos generadores puedan trabajar a alta eficiencia. Un claro ejemplo es el suelo radiante para calefacción que trabaja a 45ºC, el cual también se puede usar en verano para refrigeración haciendo pasar agua a unos 17 ºC.
• Diseño de la ventilación del edificio con aporte de aire exterior por encima del mínimo exigido por normativa, para que proporcione una buena calidad del aire.
• Utilización de sistemas de recuperación del calor del aire de extracción mediante baterías.
• Uso de climatizadores con free-cooling que introducen aire del exterior cuando este tiene un salto térmico adecuado (primeras horas de la mañana )para enfriar el interior sin utilizar los sistemas de refrigeración.
• Utilización de equipos de energía geotérmica. El interior de la tierra tiene la propiedad de tener una temperatura constante tanto en invierno como en verano. De esta manera se introduce en la red de conductos aire exterior el cual sale con la temperatura existente en el subsuelo.

Iluminación

El mayor ahorro en iluminación se produce si existe una gestión adecuada de los recursos naturales de iluminación y los artificiales.

• En cuanto al ahorro energético en iluminación, este deberá de ser de alta eficiencia, preferiblemente con tecnología led.
• El sistema de encendido debe de ser lo más sectorizado posible y contar con detectores de presencia en espacios de tránsito o comunes.
• Se debe incorporar domótica, cuya función es la optimización del funcionamiento de las instalaciones ya que lleva a cabo una regulación y control centralizado de de todos los elementos eléctricos y electrónicos de la instalación; permitiendo a su vez la regulación de iluminación, climatización, agua caliente sanitaria y placas solares en función de los horarios o de la situación o escenario concreto.

Hidroeficiencia

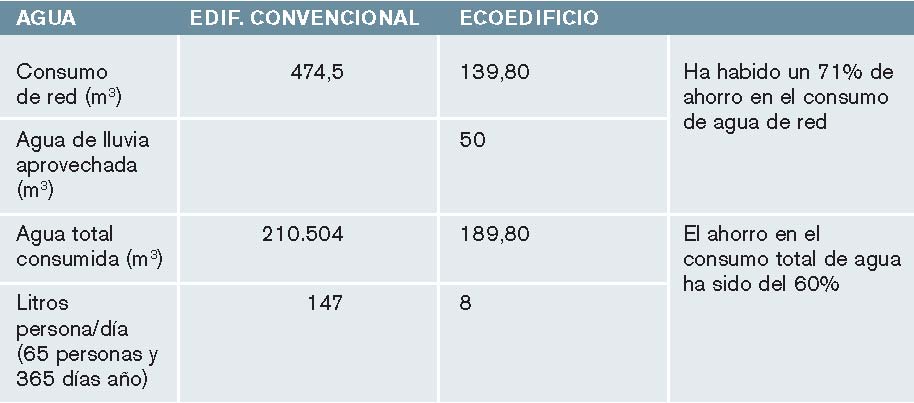

La hidroeficiencia son las técnicas que tenemos disponibles los ingenieros para reducir al mínimo el consumo de agua potable. En la siguiente tabla podemos ver una comparación entre un edificio sostenible y uno común.

En cuanto a algunas de las medidas, se pueden contemplar las siguientes:

• Sistemas de ahorro de agua para riego automático de bajo consumo.
• Instalación de sensores de humedad de suelo y de lluvia para evitar riegos innecesarios.
• Utilización de mecanismos de ahorro de agua como perlizadores, inodoros de doble descarga, fluxores, grifos electrónicos o temporizados.
• Recuperación y tratado del agua de lavabos y duchas (aguas grises) para su reutilización en inodoros, urinarios y/o en el sistema de riego enterrado de jardines.
• El aprovechamiento de las aguas pluviales en el ecoedificio se puede basar en la recogida de la lluvia que cae sobre el tejado, sobre piedras y/o cubierta vegetal y el posterior transporte por medio de bajantes hasta un depósito subterráneo. Este agua de lluvia se puede utilizar para los aparatos sanitarios y para regar la vegetación existente.
• Uso de tecnologías de depuración de aguas sostenibles: separador de grasas y decantación y desinfección por ultravioleta.

Materiales constructivos

Hay que entender que en los materiales constructivos utilizados en edificaciones sostenibles hay que considerar el impacto a lo largo de toda su vida útil: fabricación, transporte, ejecución en obra y sus residuos una vez que tengan que ser sustituidos o rehabilitados. Además tienen que ir con un estudio de su ciclo de vida con el consumo asociado de recursos naturales, energía así como en la emisión de gases de efecto invernadero generados por su utilización.

• Hay que utilizar materiales de construcción que cuentan con sellos de calidad medioambiental y utilizan materiales renovables: fibras minerales para los aislantes, yeso laminado, madera procede de gestión forestal sostenible con certificado de custodia FSC, etc. En este sentido se están implantando ecoetiquetados como por ejemplo la huella de carbono e hídrica.
• Es conveniente utilizar en la medida de lo posible materiales autóctonos.
• La edificación con elementos prefabricados y modulares está dando buenos resultados en cuanto a que son procesos y materiales que tienen optimizado el coste ambiental desde su fabricación, ejecución en obra, hasta la gestión de los residuos ya que los reducen y tienen menores impactos ambientales.
• Se deben utilizar pinturas, adhesivos y sellantes ecológicos con bajos niveles de emisiones de compuestos orgánicos volátiles.

Como hemos explicado, un edificio sostenible no solo es un edificio que consume poca energía, sino que es respetuoso con el medioambiente y con la sociedad que lo utiliza. Los ejemplos tanto a nivel administrativo como particular de grandes corporaciones se suceden y pronto veremos cómo estos edificios serán habituales en nuestros pueblos y ciudades.
